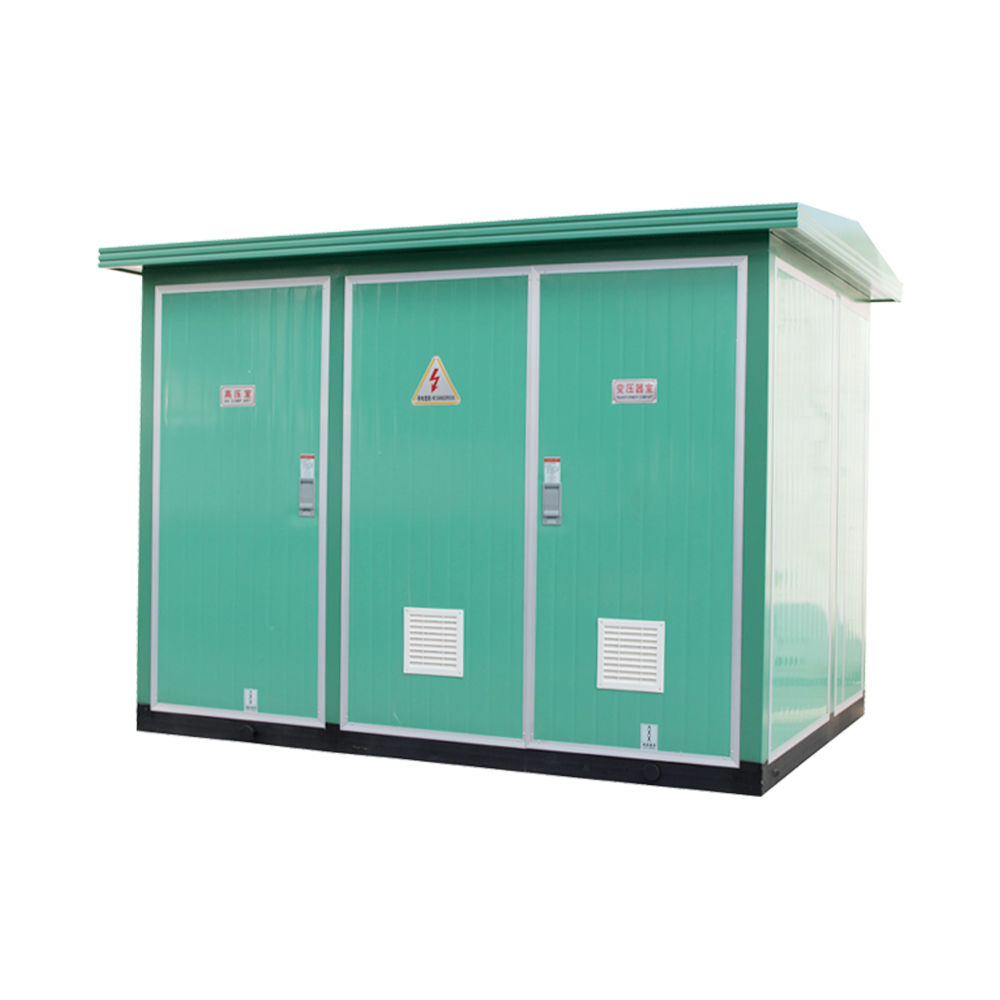

Компактная подстанция

Компактные подстанции представляют собой собранные на заводе закрытые блоки, объединяющие трансформатор, высоковольтное распределительное устройство и низковольтное распределительное оборудование в одном металлическом корпусе. Они предназначены для наружной установки на уровне земли или на бетонных площадках, обслуживая распределенные точки нагрузки в городских и сельских сетях. Номинальные напряжения обычно охватывают первичные уровни от 6 кВ до 35 кВ и вторичные уровни при 0,4 кВ. В трансформаторном отсеке могут находиться маслонаполненные или сухие агрегаты мощностью от 100 кВА до 2500 кВА. Конструкция корпуса соответствует стандартам IEC 62271-202 и GB/T 17467, обеспечивая такие степени защиты, как IP23–IP54. Внутренние отсеки разделены на высоковольтные, трансформаторные и низковольтные секции с механизмами блокировки. Охлаждение достигается за счет естественной вентиляции или принудительной циркуляции воздуха. Эти установки применяются в жилых комплексах, коммерческих центрах, промышленных парках и на временных строительных площадках, где факторами являются ограниченность пространства или быстрое развертывание. Техническое обслуживание включает периодическую проверку уровня изоляции, работы распределительного устройства и целостности корпуса.
