Масляный трансформатор с сердечником из кремниевой стали
Главная / Продукция / Трехфазный трансформатор (6-35 кВ) / Трехфазный маслонаполненный трансформатор / Масляный трансформатор с сердечником из кремниевой стали

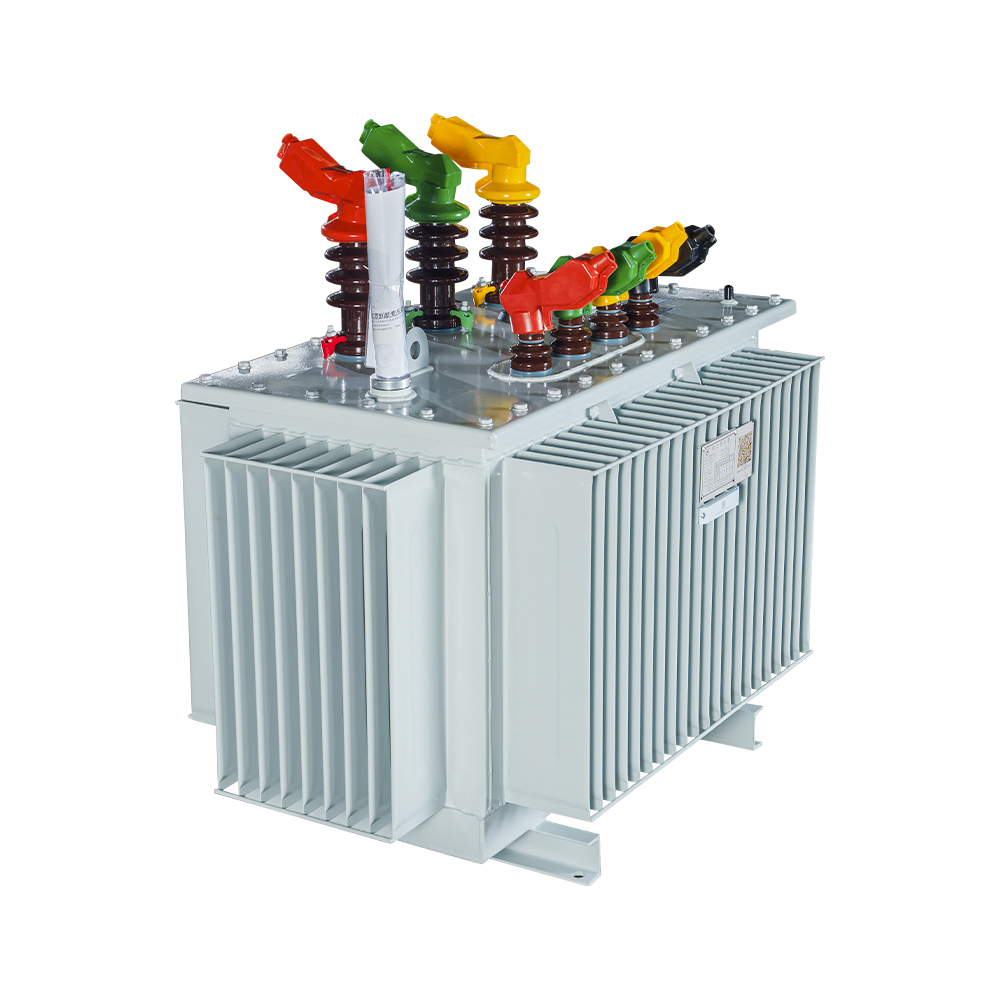

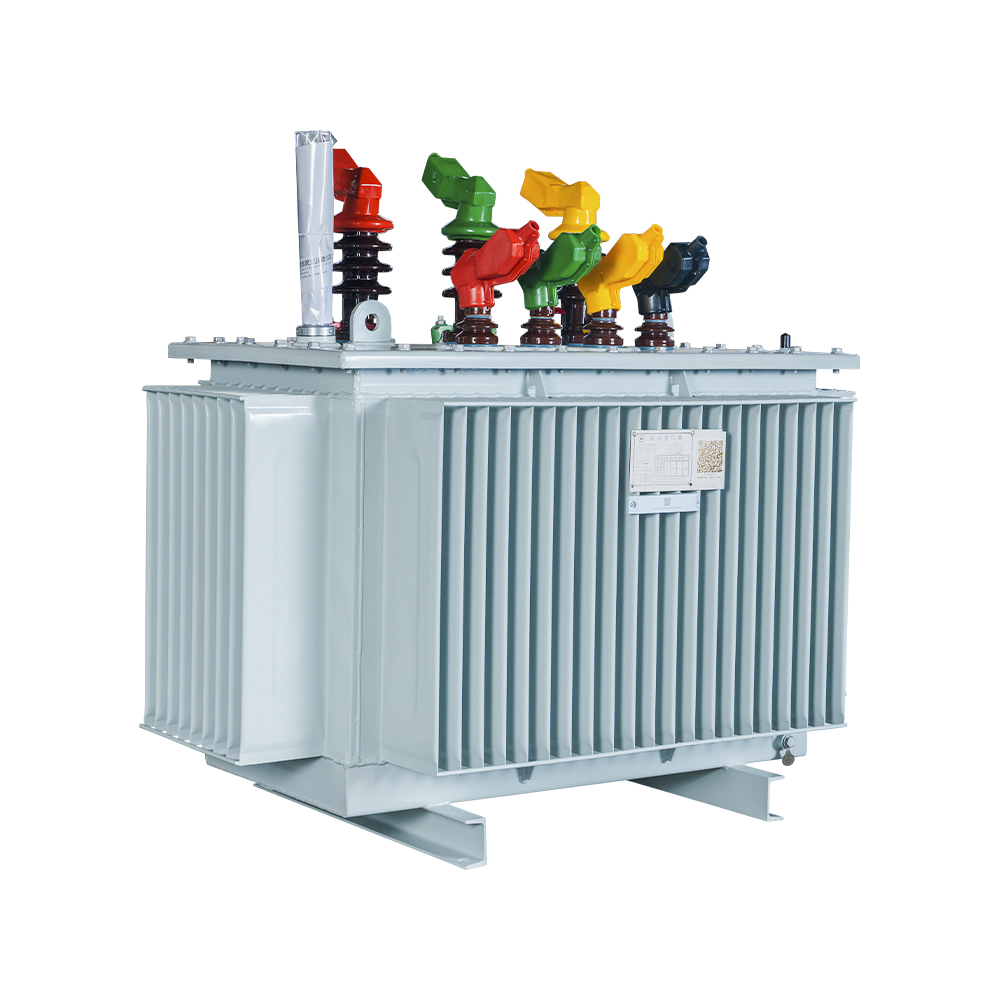

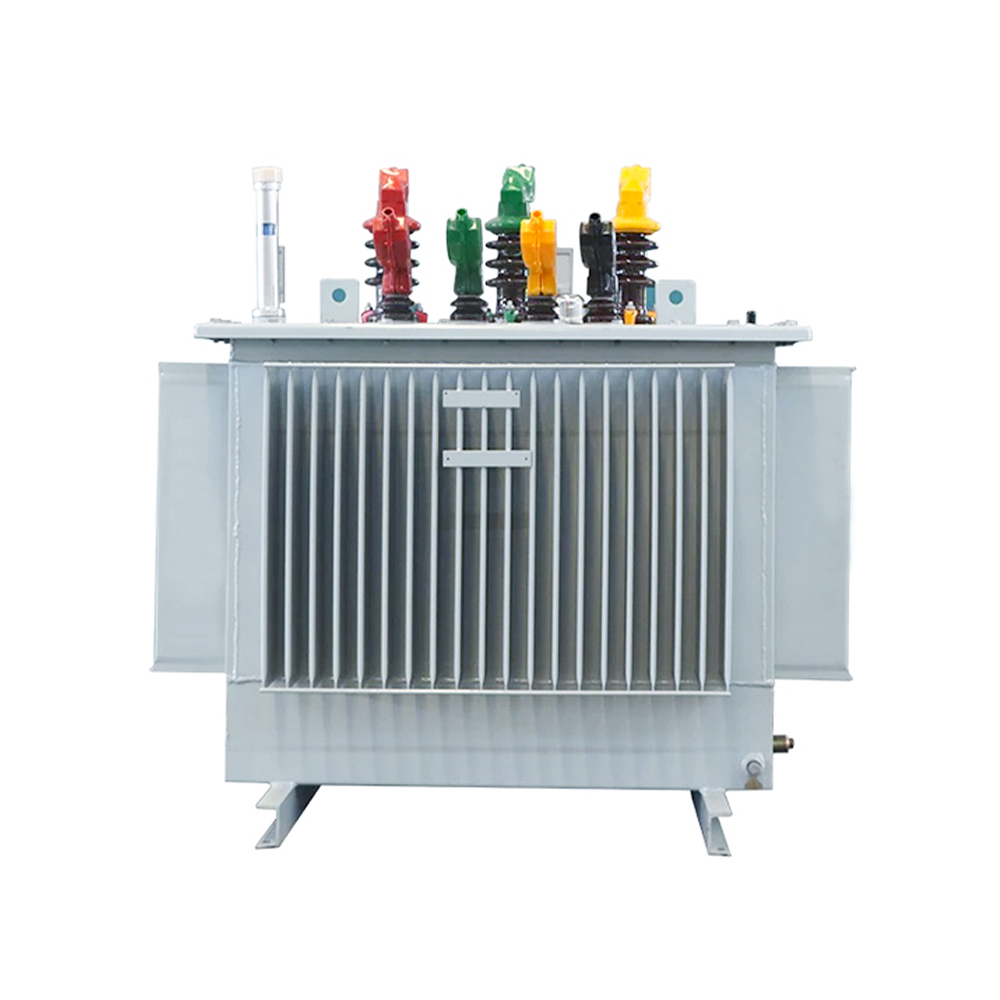

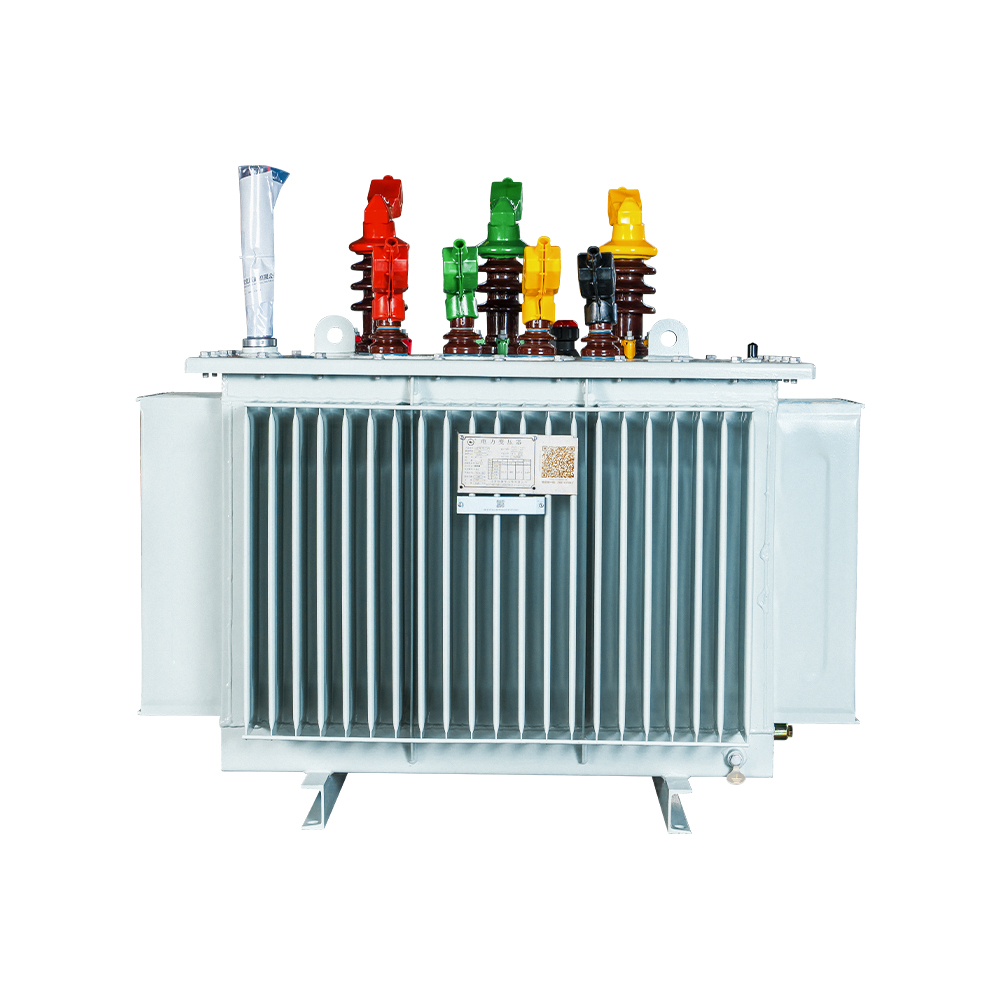

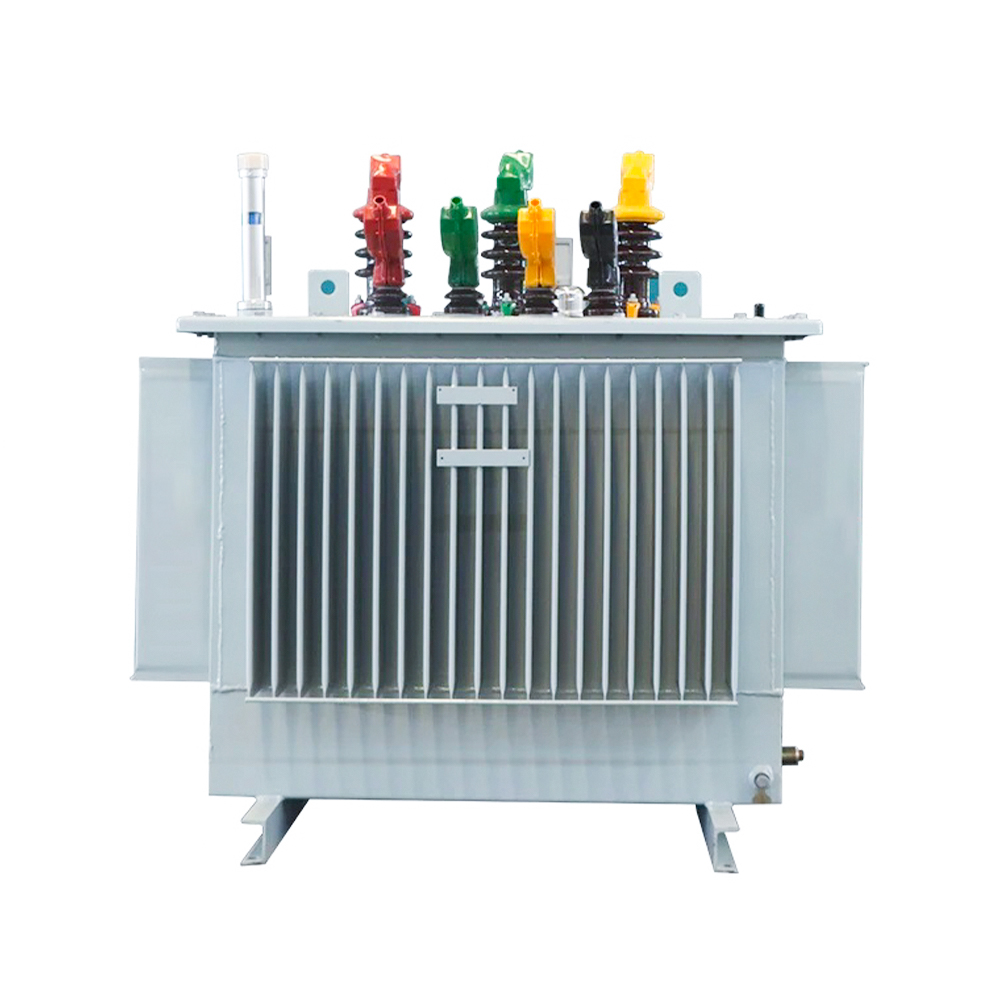

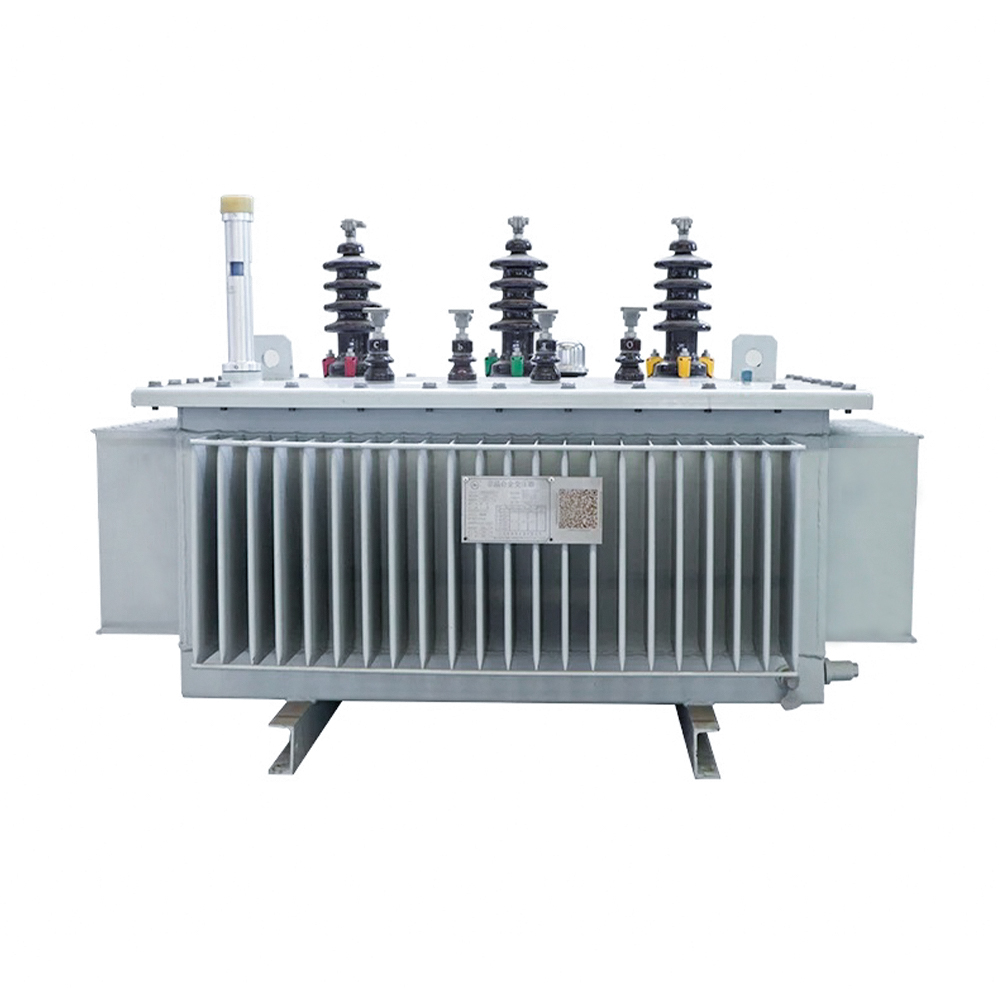

Масляный трансформатор с сердечником из кремниевой стали

·Масляный трансформатор 10 кВ с сердечником из кремниевой стали
Масляные распределительные трансформаторы: тип S13-NX3, тип S20-NX2, тип S22-NX1
Эта серия продуктов является ведущим продуктом нашей компании, отличающимся низкими потерями, работой без технического обслуживания, удобной установкой и обслуживанием, а также надежным качеством и безопасностью, как подробно описано ниже:
1. В этой серии продукции используются высокопроизводительные листы кремнистой стали 20RK70 и высококачественные бескислородные медные материалы, что значительно снижает потери и шум продукции, а также улучшает ее эксплуатационные характеристики;
2. Полностью герметичная конструкция исключает контакт трансформаторного масла с воздухом, замедляет старение изоляционных материалов, продлевает срок службы изделия и значительно сокращает ежедневные работы по техническому обслуживанию.
3. Конструкция катушки с многосегментным плавным соединением по дуге окружности, разработанная нашей компанией самостоятельно, позволяет обеспечить соответствие радиального размера катушки требованиям, а также увеличить эффективное поперечное сечение железного сердечника и обеспечить герметичное соединение железного сердечника и катушки что значительно снижает потери продукта без нагрузки и повышает устойчивость продукта к короткому замыканию.
4. Он имеет гофрированную пластинчатую структуру рассеивания тепла, которая обеспечивает хороший эффект рассеивания тепла, привлекательный внешний вид и небольшие габариты.

·Масляный трансформатор 35 кВ с сердечником из кремниевой стали
Серия масляных силовых трансформаторов S20 напряжением 20 кВ и 35 кВ с регулировкой напряжения без возбуждения — это новая серия продукции, разработанная и произведенная нашей компанией в последние годы. Эта серия отличается передовым дизайном, разумной структурой и высококачественными материалами. Все показатели соответствуют требованиям новейших национальных стандартов и находятся на продвинутом уровне в Китае. Они широко используются в городских и сельских промышленных и сельскохозяйственных электросетях. Эта серия продуктов меняет традиционный метод укладки сердечника, применяя процесс укладки продольных ступенчатых соединений, который значительно снижает шум продукта, потери холостого хода и ток холостого хода, оказывая глубокое влияние на защиту окружающей среды и энергосбережение.

Свяжитесь с нами
Предыдущий: Нет предыдущей статьи Следующий: Масляный трансформатор с сердечником из аморфного сплава
  • Спецификация
  • О компании Hengyuan
  • Свяжитесь с нами

·Масляный трансформатор 10 кВ с сердечником из кремниевой стали

10 кВ S13-M-30~Техническая таблица параметров для масляного распределительного трансформатора из кремнистой стали 2500 кВА-NX3
Технические характеристики и модели Номер схемы соединения Комбинация напряжений: кВ Потери холостого хода Потери под нагрузкой (75 °C), Вт Ток холостого хода Напряжение короткого замыкания уровень шума Общий вес
в Дин11 Йын0 % % дБ кг
С13-М-30 Dyn11 или Yzn11 или Yyn0 (6)~11) ±2×2,5%/0,4 80 630 600 0,45 4 34 350
С13-М-50 100 910 870 0,4 34 415
С13-М-80 130 1310 1250 0,4 34 510
С13-М-100 150 1580 1500 0,38 36 560
С13-М-160 200 2310 2200 0,33 38 760
С13-М-200 240 2730 2600 0,31 38 850
С13-М-250 290 3200 3050 0,3 38 1020
С13-М-315 340 3830 3650 0,28 39 1210
С13-М-400 410 4520 4300 0,27 40 1450
С13-М-500 480 5410 5150 0,25 40 1710
С13-М-630 570 6200 0,2 4,5 40 2060
С13-М-800 700 7500 0,18 41 2540
С13-М-1000 830 10300 0,17 41 3060
С13-М-1250 970 12000 0,17 43 3490
С13-М-1600 1170 14500 0,15 43 4080
С13-М-2000 1550 18300 0,15 5 45 4940
С13-М-2500 1830 год 21200 0,15 45 5970
10 кВ S20-M-30~Техническая таблица параметров для масляного распределительного трансформатора из кремнистой стали 2500 кВА-NX2
Технические характеристики и модели Номер схемы соединения Комбинация напряжений: кВ Потери холостого хода Потери под нагрузкой (75 °C), Вт Ток холостого хода Напряжение короткого замыкания уровень шума Общий вес
в Дын11/Yzn11 Йын0 % % дБ кг
С20-М-30 Dyn11 или Yzn11 или Yyn0 (6)~11) ±2×2,5%/0,4 70 505 480 0,45 4 34 380
С20-М-50 90 730 695 0,4 34 430
С20-М-80 115 1050 1000 0,4 34 560
С20-М-100 135 1265 1200 0,38 36 650
С20-М-160 180 1850 год 1760 0,33 38 920
С20-М-200 215 2185 2080 0,31 38 1080
С20-М-250 260 2560 2440 0,3 38 1220
С20-М-315 305 3065 2920 0,28 39 1390
С20-М-400 370 3615 3440 0,27 40 1600
С20-М-500 430 4330 4120 0,25 40 1910 год
С20-М-630 510 4960 0,2 4,5 40 2310
С20-М-800 630 6000 0,18 41 2790
С20-М-1000 745 8240 0,17 41 3220
С20-М-1250 870 9600 0,17 43 3760
С20-М-1600 1050 11600 0,15 43 4380
С20-М-2000 1225 14640 0,15 5 45 5310
С20-М-2500 1440 16960 0,15 45 6420
10 кВ S22-M-30~Техническая таблица параметров для масляного распределительного трансформатора из кремнистой стали 2500 кВА-NX1
Технические характеристики и модели Номер схемы соединения Комбинация напряжений: кВ Потери холостого хода Потери под нагрузкой (75 °C), Вт Ток холостого хода Напряжение короткого замыкания уровень шума Общий вес
в Дын11/Yzn11 Йын0 % % дБ кг
С22-М-30 Dyn11 или Yzn11 или Yyn0 (6)~11) ±2×2,5%/0,4 65 455 430 0,45 4 34 380
С22-М-50 80 655 625 0,4 34 430
С22-М-80 105 945 900 0,4 34 560
С22-М-100 120 1140 1080 0,38 36 650
С22-М-160 160 1665 год 1585 год 0,33 38 920
С22-М-200 190 1970 год 1870 год 0,31 38 1080
С22-М-250 230 2300 2195 0,3 38 1220
С22-М-315 270 2760 2630 0,28 39 1390
С22-М-400 330 3250 3095 0,27 40 1600
С22-М-500 385 3900 3710 0,25 40 1910 год
С22-М-630 460 4460 0,2 4,5 40 2310
С22-М-800 560 5400 0,18 41 2790
С22-М-1000 665 7415 0,17 41 3220
С22-М-1250 780 8640 0,17 43 3760
С22-М-1600 940 10440 0,15 43 4380
С22-М-2000 1085 13180 0,15 5 45 5310
С22-М-2500 1280 15270 0,15 45 6420

·Масляный трансформатор 35 кВ с сердечником из кремниевой стали

20 кВ S20-M-30~Техническая таблица параметров для масляного распределительного трансформатора из кремнистой стали мощностью 2500 кВА
Технические характеристики и модели Номер схемы соединения Комбинация напряжений: кВ Потери холостого хода Потери под нагрузкой (75 °C), Вт Ток холостого хода Напряжение короткого замыкания уровень шума Общий вес
в Дын11/Yzn11 Йын0 % % дБ кг
С20-М-30 Dyn11 или Yzn11 или Yyn0 (20, 22, 24) ± 2 × 2,5% / 0,4 70 530 505 0,45 5,5 34 400
С20-М-50 90 765 730 0,4 34 460
С20-М-80 115 1100 1050 0,4 34 590
С20-М-100 135 1330 1265 0,38 36 680
С20-М-160 180 1940 год 1845 год 0,33 38 970
С20-М-200 215 2295 2190 0,31 38 1140
С20-М-250 260 2685 2560 0,3 38 1280
С20-М-315 305 3215 3065 0,28 39 1460
С20-М-400 370 3795 3615 0,27 40 1680
С20-М-500 430 4545 4330 0,25 40 2000
С20-М-630 510 5455 0,2 6 40 2420
С20-М-800 630 6600 0,18 41 2930
С20-М-1000 745 9065 0,17 41 3380
С20-М-1250 870 10560 0,17 43 3920
С20-М-1600 1050 12760 0,15 43 4600
С20-М-2000 1225 16100 0,15 45 5570
С20-М-2500 1440 18655 0,15 45 6720

35 кВ S20-50~Техническая таблица параметров для масляного распределительного трансформатора из кремнистой стали мощностью 2500 кВА
Технические характеристики и модели Номер схемы соединения Комбинация напряжений: кВ Потери холостого хода Потери под нагрузкой (75 °C), Вт Ток холостого хода Напряжение короткого замыкания уровень шума Общий вес
в Дын11/Yzn11 Йын0 % % дБ кг
С20-50/35 Дин11 (35),38,5) ± 2,5%/0,4 110 1080 1030 0,4 6,5 34 760
С20-100/35 155 1810 1730 0,38 36 980
С20-160/35 190 2550 2430 0,33 38 1300
С20-200/35 225 3000 2860 0,31 38 1500
С20-250/35 270 3570 3400 0,3 38 1660
С20-315/35 325 4300 4100 0,28 39 1860 год
С20-400/35 395 5200 4960 0,27 40 2100
С20-500/35 460 6250 5960 0,25 40 2460
С20-630/35 565 7095 0,2 40 2820
С20-800/35 665 8480 0,18 41 3480
С20-1000/35 780 10350 0,17 41 3960
С20-1250/35 950 12540 0,17 43 4560
С20-1600/35 1145 15010 0,15 43 5300
С20-2000/35 1350 18710 0,15 45 6360
С20-2500/35 1600 22040 0,15 45 7600

35 кВ S20-800~Таблица технических параметров масляного силового трансформатора из кремнистой стали мощностью 20000 кВА
Технические характеристики и модели Номер схемы соединения Комбинация напряжений: кВ Потери холостого хода Потери под нагрузкой (75 °C), Вт Ток холостого хода Напряжение короткого замыкания уровень шума Общий вес
в % % дБ кг
С20-800/35 Yd11 (35)~38,5) ± 2 × 2,5% / (3,15)~11) 660 8480 0,38 6,5 41 3480
С20-1000/35 780 10350 0,38 41 3960
С20-1250/35 950 12540 0,38 43 4560
С20-1600/35 1145 15010 0,38 43 5300
С20-2000/35 1475 16530 0,35 45 6360
С20-2500/35 1740 17670 0,35 45 7600
С20-3150/35 2000 20700 0,35 7 48 9120
С20-4000/35 2300 24600 0,35 48 10800
С20-5000/35 2800 28200 0,35 48 12540
С20-6300/35 3400 31500 0,3 8 50 14900
С20-8000/35 YNd11 4700 34600 0,3 50 17700
С20-10000/35 5700 40800 0,3 53 20600
С20-12500/35 6500 48400 0,25 53 24400
С20-16000/35 7900 59200 0,25 56 29000
S20-20000/35 9400 71600 0,25 56 33500
